Jak wybrać matę elektroizolacyjną do pracy przy HEV/EV — czego nie kupować

Przy hybrydach i elektrykach mata elektroizolacyjna nie jest dekoracją stanowiska. To element zabezpieczenia, który ma zadziałać wtedy, gdy człowiek stoi przy aucie z układem wysokiego napięcia, wilgocią, metalową karoserią i przewodami HV. Dlatego nie kupuje się jej po samym haśle „17 kV” ani po kategorii marketplace „nawierzchnie”. Kupuje się ją po normie, klasie, materiale, oznaczeniu i realnym dokumencie badania.

Stanowisko pracy przy układzie wysokiego napięcia z matą elektroizolacyjną i sprzętem pomiarowym.

W skrócie: do HEV/EV wybieraj matę z PN-EN/EN/IEC 61111, klasą i dokumentem badania, nie zwykłą gumę z opisem „17 kV”

Najważniejsze pytanie nie brzmi: „czy mata ma 17 kV?”. Najważniejsze pytanie brzmi: czy to jest mata elektroizolacyjna do pracy przy instalacjach pod napięciem, sklasyfikowana i przebadana według PN-EN/EN/IEC 61111.

W opisach sklepów często mieszają się trzy światy: nawierzchnie gumowe, maty antypoślizgowe i realny sprzęt elektroizolacyjny. Przy HEV/EV interesuje nas tylko trzecia grupa, bo pracujemy przy układzie, w którym błąd procedury może oznaczać porażenie, uszkodzenie auta albo fałszywe poczucie bezpieczeństwa.

Jeżeli równolegle chcesz zrozumieć, jak mierzymy bezpieczeństwo samego auta, zobacz poradnik: jak czytać wynik testu izolacji 1000V.

Zapamiętaj

Bezpieczeństwo pomiaru

W układach HV spokojny pomiar jest cenniejszy niż szybka pewność.

Przy hybrydach i elektrykach mata elektroizolacyjna nie jest dekoracją stanowiska. To element zabezpieczenia, który ma zadziałać wtedy, gdy człowiek stoi przy aucie z układem wysokiego napięcia, wilgocią, metalową karoserią i przewodami HV.

„17 kV” w kategorii nawierzchnie: dlaczego sam opis napięcia nie wystarcza?

Klasa 2 w rodzinie IEC 61111 jest kojarzona z napięciem roboczym 17 kV AC. To brzmi imponująco, ale sam zapis „17 kV” w tytule produktu nie mówi jeszcze, czy mata jest zgodna z normą, czy przeszła badanie, czy ma oznaczenie klasy i czy sprzedawca dostarcza dokumentację.

Problem zaczyna się wtedy, gdy produkt jest sprzedawany jak zwykła nawierzchnia przemysłowa: ma grubość, kolor, strukturę antypoślizgową i deklarację „izolacyjna”, ale nie ma klasy według 61111. Wtedy kupujesz powierzchnię, a nie kontrolowany środek ochronny.

W praktyce nie porównuj więc „17 kV kontra 1000 V” w oderwaniu od normy. Porównuj: norma, klasa, materiał, atest, oznaczenie, stan i środowisko pracy.

Klasa 0 czy klasa 2 do auta elektrycznego i hybrydy: jak podjąć decyzję bez przesady i bez ryzyka

Typowe układy HEV/EV pracują w obszarze kilkuset woltów, a prace serwisowe zwykle planuje się jako prace po odłączeniu i zabezpieczeniu układu HV. Dlatego mata klasy 0 zgodna z 61111 bywa logicznym wyborem do stanowiska obsługi do 1000 V.

Klasa 2 daje większy zapas i może mieć sens tam, gdzie warsztat ma szerszy zakres prac elektroenergetycznych, wymóg BHP albo stanowisko do różnych urządzeń HV. Nie jest jednak magicznym zamiennikiem procedury. Grubsza i „mocniejsza” mata nie naprawia braku potwierdzenia braku napięcia.

Najprostszy filtr zakupowy: jeżeli w opisie nie widzisz normy 61111, klasy, napięcia roboczego, materiału i dokumentu badania, nie próbuj zgadywać klasy po grubości albo cenie.

  • klasa 0: zwykle sensowny punkt startu dla prac do 1000 V, jeśli jest zgodność z 61111
  • klasa 2: większy zapas napięciowy, ale większa masa i koszt
  • brak klasy: produkt odpada niezależnie od tego, jak brzmi opis marketingowy

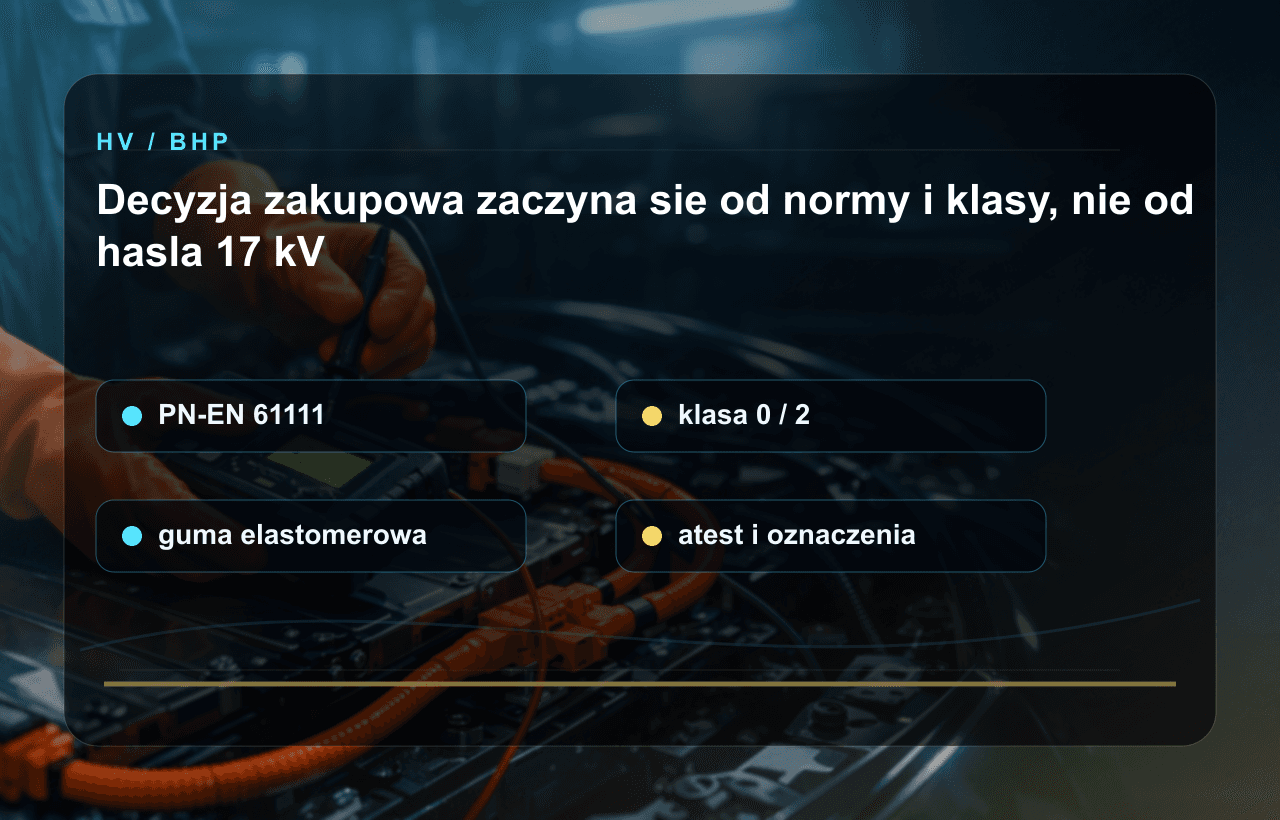

Proces wyboru maty elektroizolacyjnej: norma PN-EN 61111, klasa, materiał i atest.
PN-EN 61111

Decyzja zakupowa: najpierw norma i klasa, dopiero potem napięcie z opisu

Dla HEV/EV największym błędem jest zakup „maty izolacyjnej” bez potwierdzenia, że to sprzęt elektroizolacyjny do pracy przy instalacjach pod napięciem.

Czy wiesz, że...Wysokie napięcie

Układ HV w EV/HEV używa "masy pływającej" — obwód wysokiego napięcia jest całkowicie odizolowany od karoserii. Gdy izolacja spadnie poniżej 100 Ω/V, BMS natychmiast odcina zasilanie.

Czytaj dalej →
Czy wiesz, że...Diagnostyka

Skasowanie kodów błędów DTC kasuje też freeze frame — zestaw warunków, w jakich usterka wystąpiła. To najcenniejszy kontekst diagnostyczny, którego nie da się odzyskać.

Czytaj dalej →

Guma, elastomer czy PVC: z czego powinna być mata elektroizolacyjna?

Norma 61111 dotyczy mat elektroizolacyjnych wykonanych z elastomeru, czyli w praktyce materiałów gumowych lub mieszanek elastomerowych. Dlatego w zakupie szukamy maty gumowej/EPDM/SBR z deklarowaną zgodnością, a nie dowolnej rolki PVC opisanej jako izolacyjna.

PVC może być użyteczne jako wykładzina, ochrona mechaniczna albo element organizacji stanowiska, ale bez klasy elektroizolacyjnej nie powinno być traktowane jako bariera do pracy przy HV. To szczególnie ważne w mobilnym serwisie, gdzie podłoże bywa mokre, zimne albo nierówne.

Jeżeli mata ma dodatkowe cechy, takie jak odporność na oleje, kwasy, promieniowanie UV albo strukturę antypoślizgową, traktuj je jako dodatki. Rdzeń decyzji nadal pozostaje ten sam: norma, klasa, atest i stan powierzchni.

Typowa pułapka

Typowy błąd

Tu większym problemem niż błąd bywa zbyt lekka ręka do tematu.

Norma 61111 dotyczy mat elektroizolacyjnych wykonanych z elastomeru, czyli w praktyce materiałów gumowych lub mieszanek elastomerowych. Dlatego w zakupie szukamy maty gumowej/EPDM/SBR z deklarowaną zgodnością, a nie dowolnej rolki PVC opisanej jako izolacyjna.

Czego nie kupować do pracy przy HEV/EV: szybka lista czerwonych flag

Najbardziej ryzykowne są produkty, które wyglądają profesjonalnie, ale nie mają śladu kontroli elektrycznej. Czarne ryflowanie, grubość 3-5 mm i dopisek „dielektryczna” nie są jeszcze dowodem, że mata nadaje się do pracy przy HV.

Odrzuć produkt, jeśli sprzedawca nie potrafi pokazać karty technicznej, normy, klasy i dokumentu badania. Odrzuć też matę używaną z nieznaną historią, przeciętą, popękaną, z wytartymi oznaczeniami albo trzymaną latami w słońcu i oleju.

To nie jest miejsce na oszczędność podobną do zakupu wycieraczki warsztatowej. Przy HV tani produkt bez identyfikowalności potrafi być gorszy niż brak produktu, bo daje fałszywą pewność.

  • brak PN-EN/EN/IEC 61111 w dokumentacji
  • brak klasy 0/1/2/3/4 i brak oznaczeń na macie
  • opis „17 kV” bez atestu i bez informacji o metodzie badania
  • PVC, ESD, anti-fatigue albo antypoślizg jako jedyna deklaracja
  • mata używana, uszkodzona lub bez historii przechowywania

Co sprawdzić po dostawie maty, zanim trafi pod auto?

Po zakupie nie chowaj maty od razu do auta serwisowego. Sprawdź oznaczenia na spodzie lub powierzchni, zgodność klasy z dokumentem, numer partii, stan krawędzi, pęknięcia, zabrudzenia przewodzące i czy powierzchnia nie jest lepka albo sparciała.

Warto też ustalić własny harmonogram kontroli wizualnej. Mata, która była zaginana, przecięta nożem, zalana olejem lub pracowała na ostrym betonie, może wymagać wycofania, nawet jeśli na papierze ma dobrą klasę.

Ten sam sposób myślenia stosujemy przy elementach auta. Przed montażem komponentu HV warto najpierw wykonać test izolacji falownika, ładowarki albo przewodu przed montażem, zamiast wkładać do układu niewiadomą.

Mata elektroizolacyjna nie zastępuje procedury HV, rękawic i pomiaru braku napięcia

Najgroźniejszy błąd to myślenie: „mam matę, więc mogę pracować”. Mata jest tylko jedną warstwą ochrony. Przy HEV/EV nadal potrzebujesz procedury producenta, odłączenia układu, zabezpieczenia przed ponownym załączeniem, potwierdzenia braku napięcia, narzędzi izolowanych i odpowiednich rękawic.

Jeżeli temat dotyczy realnego auta z błędem izolacji, wilgocią, kolizją albo komponentem po demontażu, sama mata niczego nie rozstrzyga. Wtedy potrzebny jest pomiar i interpretacja wyniku, czyli test izolacji HV 1000V.

W pracy serwisowej liczy się komplet: sprzęt ochronny, procedura, pomiar i osoba, która rozumie ograniczenia każdego z tych elementów. O formalnej stronie kompetencji pisaliśmy też w materiale o certyfikatach SEP i F-gazy w serwisie hybryd.

FAQ: mata elektroizolacyjna do HEV/EV

Czy do pracy przy HEV/EV wystarczy mata klasy 0?+

Często tak, jeśli mówimy o typowych pracach do 1000 V i mata jest zgodna z PN-EN/EN/IEC 61111. Decyzja zależy jednak od procedury, napięcia układu, środowiska pracy i wymagań BHP.

Czy mata 17 kV jest zawsze lepsza od klasy 0?+

Nie zawsze. Klasa 2 daje wyższy zapas napięciowy, ale jest cięższa, droższa i nie zastępuje procedury HV. Dla samochodów HEV/EV ważniejsze jest, czy mata ma właściwą normę, klasę i aktualny dowód badania.

Czy mata PVC nadaje się jako mata elektroizolacyjna do auta elektrycznego?+

Samo PVC albo hasło „izolacyjna” nie wystarcza. Dla pracy przy instalacjach pod napięciem szukaj maty elastomerowej/gumowej zgodnej z PN-EN/EN/IEC 61111, z oznaczeniem klasy i atestem.

Czego nie kupować jako maty do pracy przy wysokim napięciu?+

Nie kupuj produktu bez normy 61111, bez klasy, bez oznaczeń na macie, bez dokumentu badania, z opisem wyłącznie „17 kV” albo z kategorii typu nawierzchnia/antypoślizg/ESD bez potwierdzenia elektroizolacyjnego.

Czy mata elektroizolacyjna zastępuje rękawice, uprawnienia i procedurę odłączenia HV?+

Nie. Mata jest dodatkową barierą. Nie zastępuje rękawic, narzędzi izolowanych, potwierdzenia braku napięcia, procedury producenta ani kompetencji osoby wykonującej pracę.
