Luksusowa limuzyna w wersji długiej (LWB), plug-in hybrid, sieć ponad 80 sterowników i pełna integracja ADAS z zawieszeniem pneumatycznym. Po kolizji i wcześniejszych ingerencjach w systemy bezpieczeństwa kasowanie błędów nie ma sensu — trzeba zacząć od mapy zależności.
Dane techniczne pojazdu, na którym pracujemy. Kontekst dla zrozumienia, dlaczego błędy widziane w tej diagnostyce nie istnieją w izolacji.
Do HybSpec trafiło BMW Seria 7 G12 745Le — plug-in hybrid klasy premium — po stłuczce w tył i wcześniejszych ingerencjach w systemy bezpieczeństwa wykonanych w innych serwisach. Pierwszy autoscan pokazał blisko 100 błędów DTC rozsianych po sterownikach komfortu, ADAS, pre-crash (ACSM), zawieszeniu pneumatycznym i klimatyzacji elektrycznej. Klasyczne „skasujemy i zobaczymy co wróci" w takim aucie nie ma sensu — przy aktywnych systemach bezpieczeństwa to ryzyko, którego nie bierzemy.
W G12 zależności między sterownikami są tak gęste, że jeden uszkodzony czujnik parkowania potrafi zafałszować pracę całej osi tylnej, a wcześniejsze pirotechniczne aktywatory w zagłówkach (po zderzeniu od tyłu) zostawiają w pamięci ACSM ślad który wygląda jak permanentny błąd modułu. Dlatego nie idziemy „od kasowania", tylko sesjami: pełna mapa błędów → eliminacja błędów wtórnych po stronie bezpieczeństwa → kolejna diagnostyka → konkretna naprawa fizyczna. Każda sesja zaczyna się od porównania z poprzednią — i to porównanie powiedziało nam więcej niż jakikolwiek pojedynczy raport.
Każdy etap odsiewa błędy wtórne od źródłowych. Bez tej kolejności nie ma sensu kalibrować ADAS ani sprawdzać układu HV.

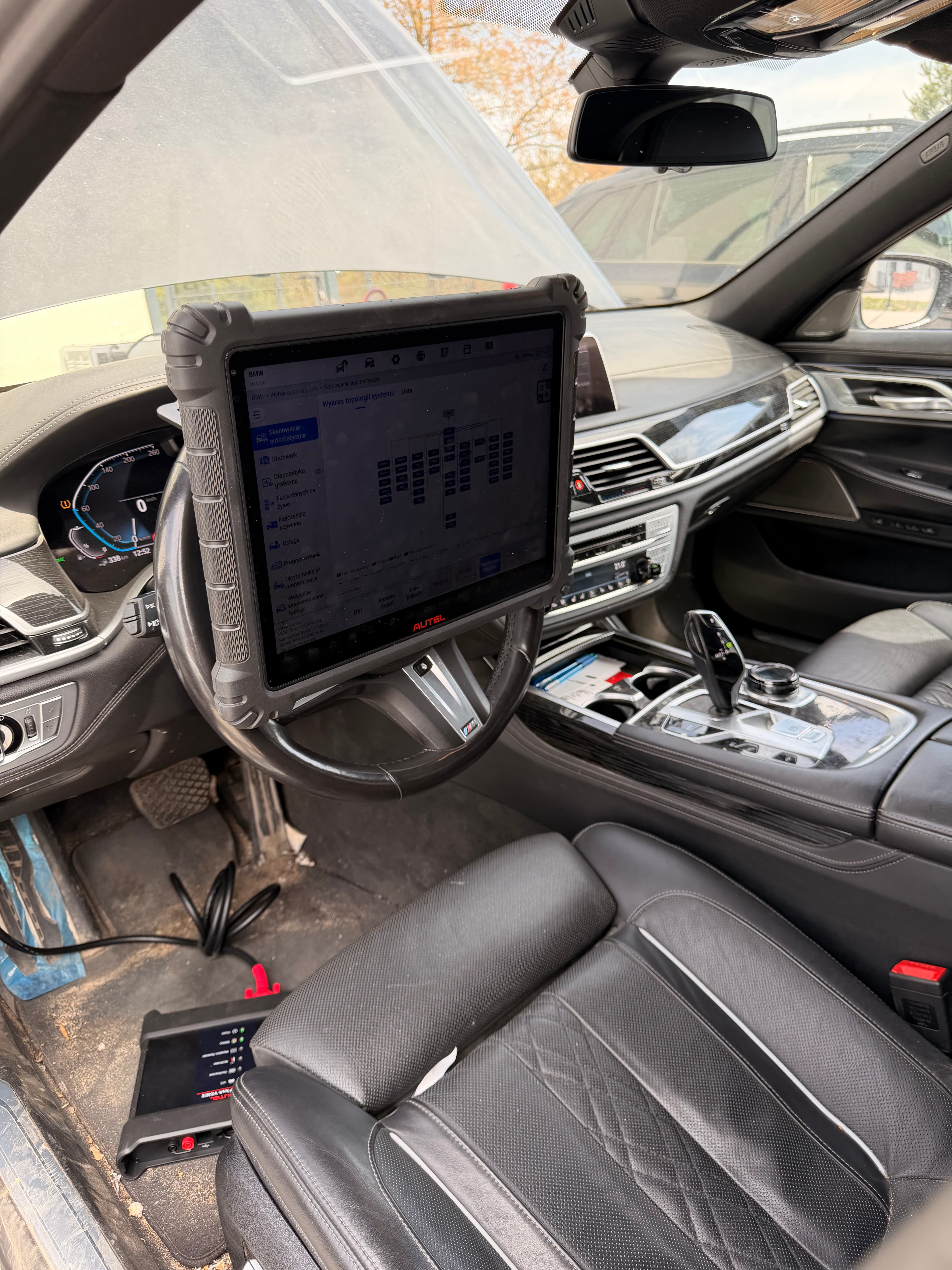

Pierwsze wejście do auta. Autoscan Autel MaxiSYS Ultra S2 wyłapuje blisko 100 błędów DTC rozsianych po prawie wszystkich domenach pojazdu: ACSM (pre-crash i poduszki), zawieszenie pneumatyczne, ADAS, RDC, klimatyzacja elektryczna, komfort, oświetlenie. Część błędów to ślad po stłuczce (np. naboje wystrzelone w zagłówkach), część po wcześniejszych ingerencjach z innych serwisów, część to realne fizyczne uszkodzenia. Po pełnym skanie wykonujemy próbne czyszczenie i powtarzamy autoscan w cyklu „kasuj → wybudź → zaskanuj ponownie" — żeby oddzielić błędy „transakcyjne w pamięci" od tych, które natychmiast wracają jako sygnał z czujnika.

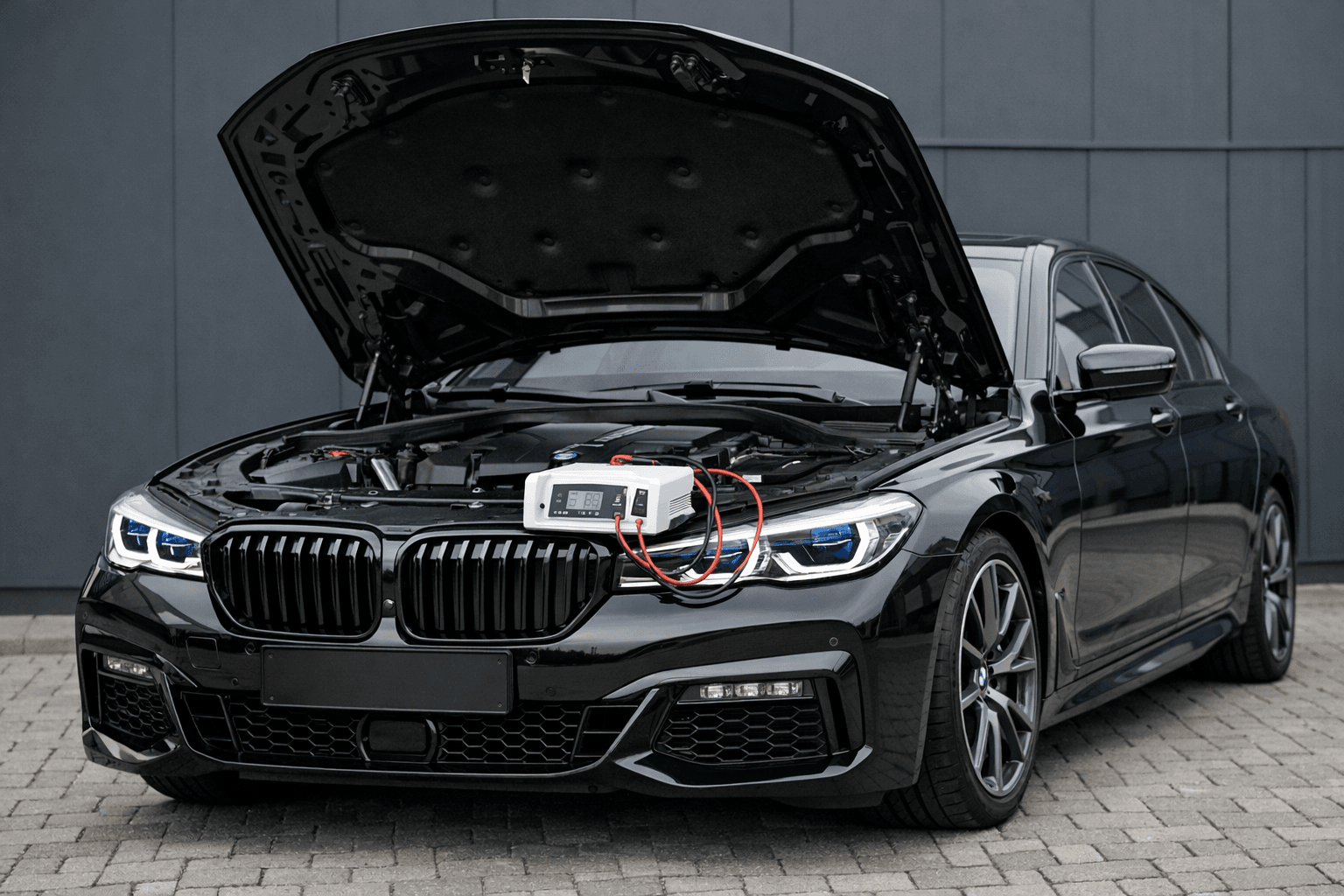

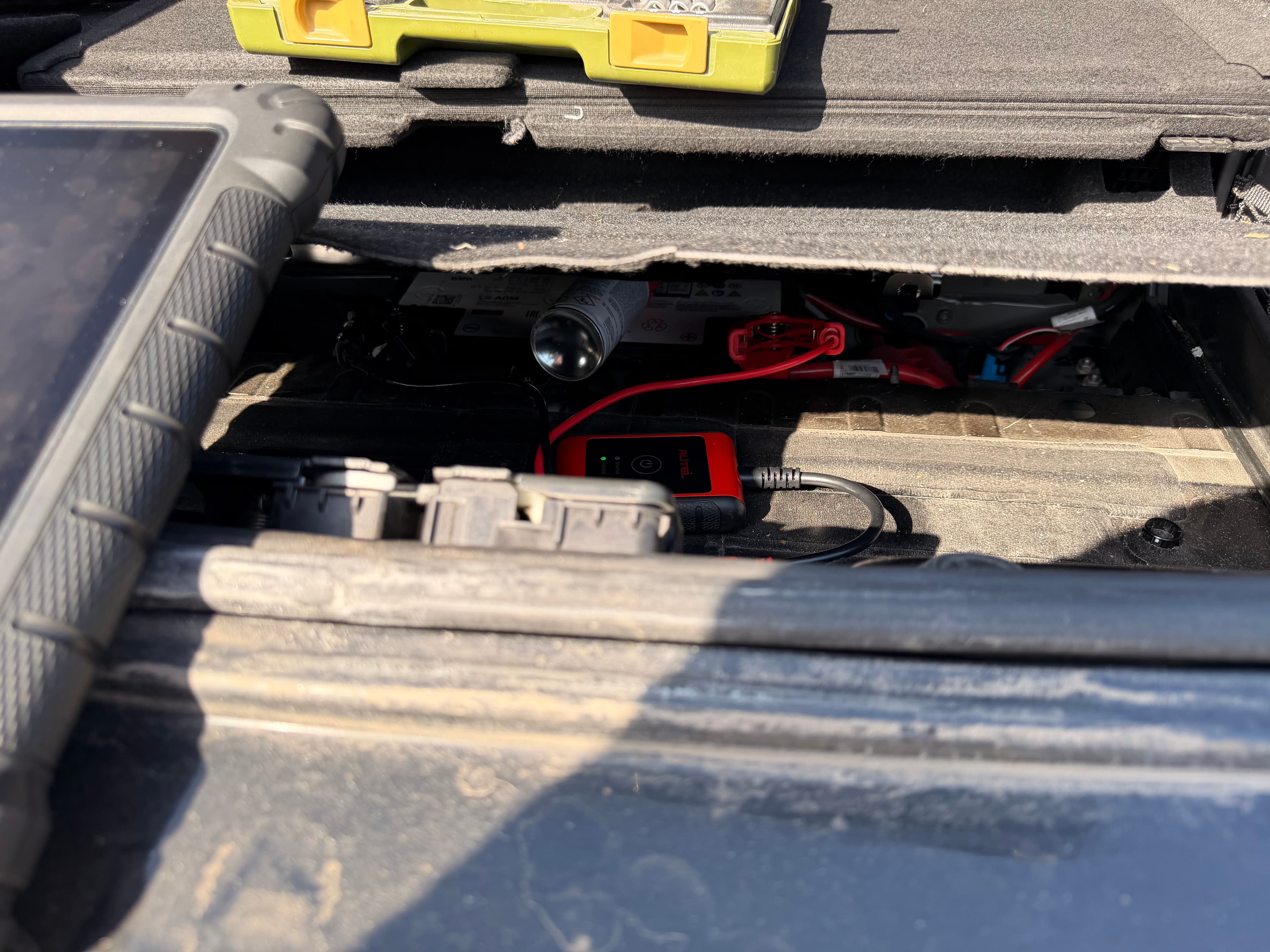

Detal techniczny: na czas autoscanu pod maskę wpina się stabilizator napięcia GYS Flash 12112 CNT — w BMW PHEV pełen skan ponad 80 sterowników trwa kilkanaście minut i bez stabilnego 12 V część modułów zgłosi fałszywe DTC „komunikacja przerwana". To podstawowa higiena pomiarowa, nie wyróżnik.

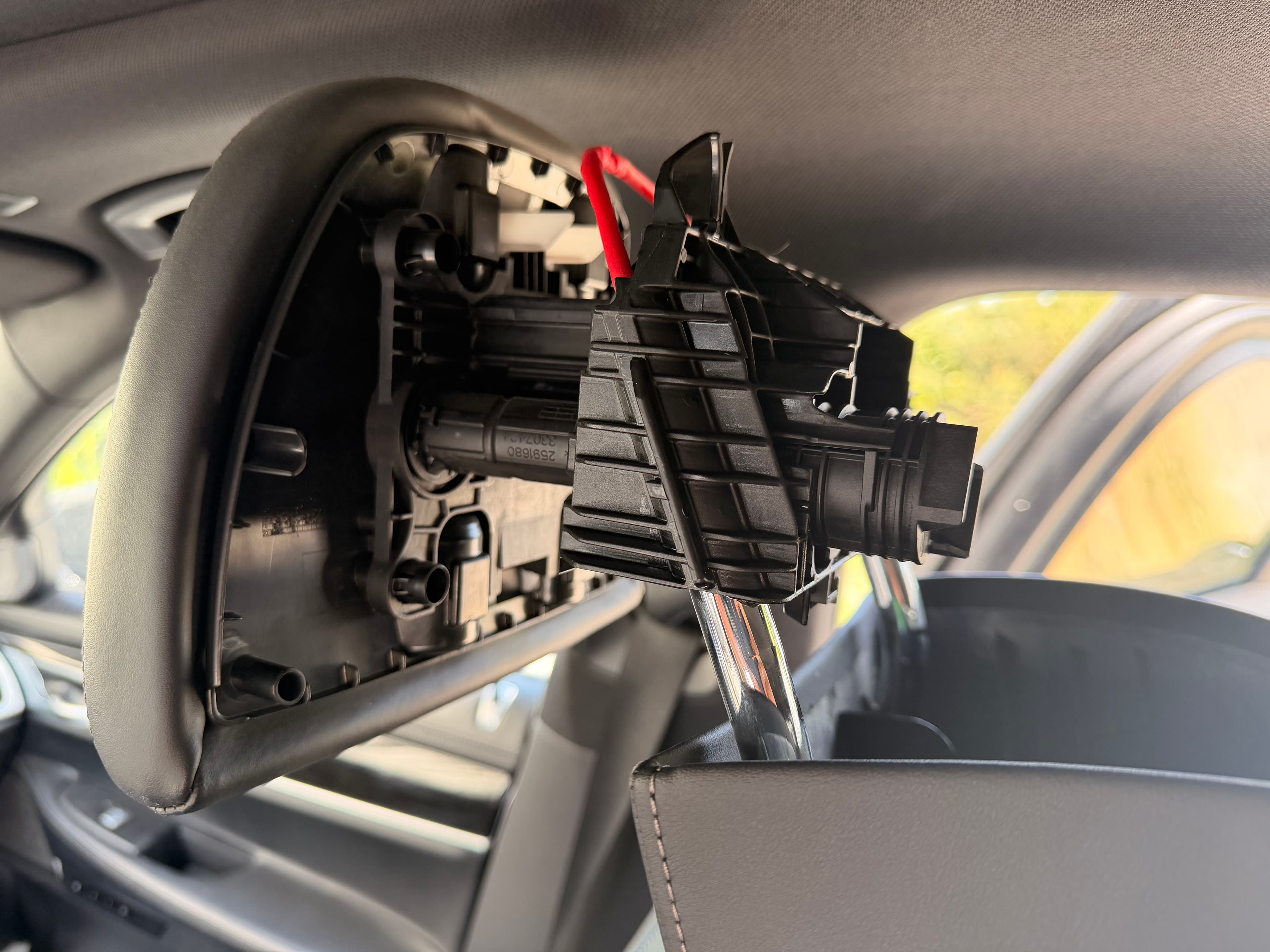

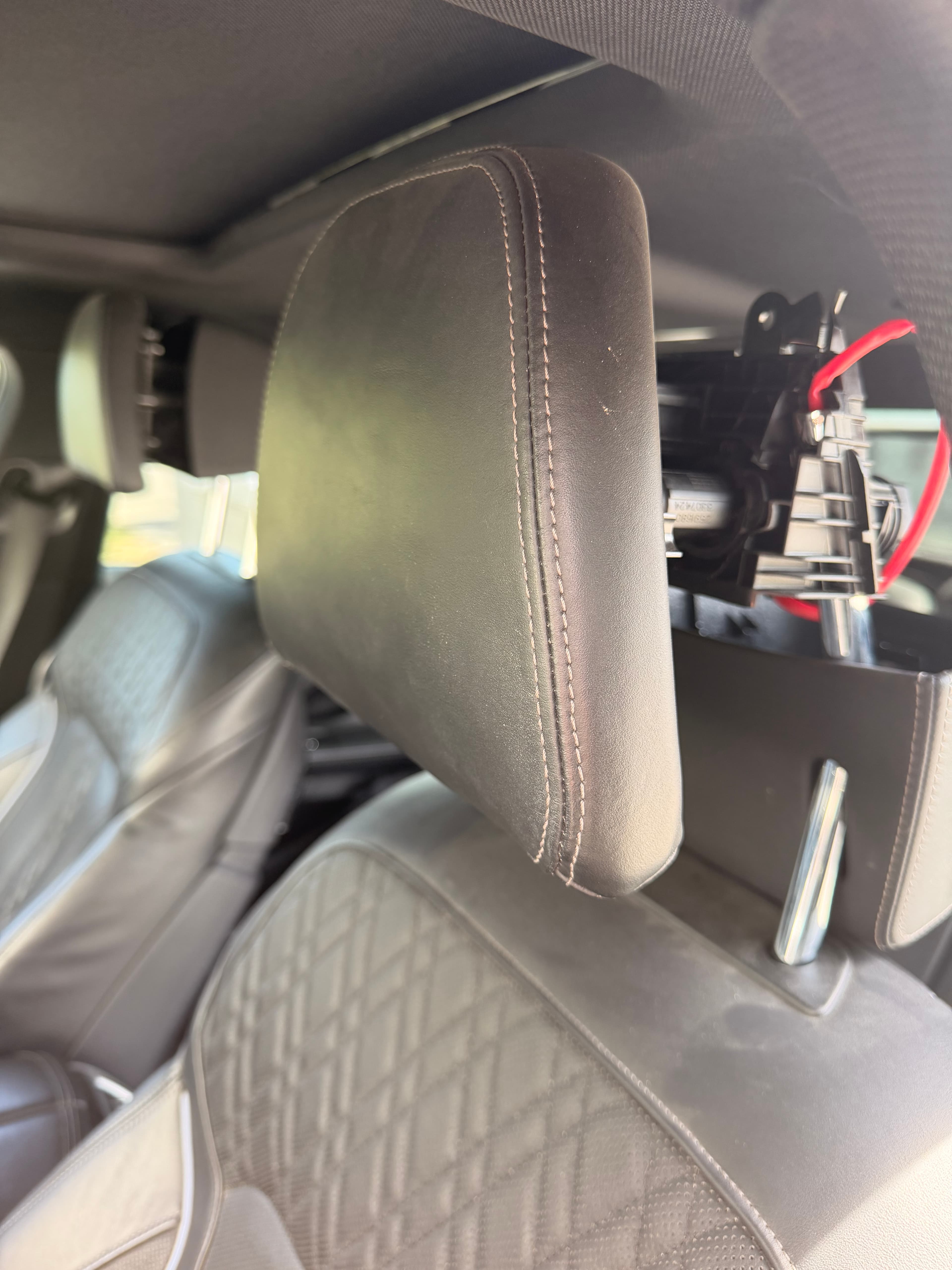

W BMW G12 zagłówki przednie mają wbudowane aktywatory pirotechniczne — przy uderzeniu od tyłu wystrzeliwują nabój, który wysuwa zagłówek w przód i podtrzymuje głowę, ograniczając whiplash. W aucie po stłuczce w tył te naboje są oznaczone w ACSM jako „wystrzelone" i moduł trzyma ten stan na stałe. Wymieniliśmy oba naboje na nowe (procedura BMW z autoryzacją w ACSM przez Autel), żeby wykluczyć ACSM jako źródło dalszych błędów wtórnych w systemach bezpieczeństwa. Po wymianie i autokalibracji — re-skan.
ACSM (Advanced Crash and Safety Module) w BMW trzyma stan aktywatorów pirotechnicznych nawet po wymianie poszewki / kompletu zagłówków — bo to zapis transakcyjny pamięci, nie sygnał z czujnika. Bez wymiany ładunków i odpowiedniego przepisania w module dalsze sesje diagnostyczne miałyby zaszumione tło — ten sam błąd ACSM by wracał i podejrzewałbyś czujniki, których nie ma czego podejrzewać.
Po Sesji 2 wykonujemy kolejne pełne czyszczenie i autoscan kontrolny. I właśnie ten moment daje najmocniejszy sygnał diagnostyczny w całym case: część błędów po wyczyszczeniu wraca w ciągu kilku minut. To nie jest zapis historyczny po stłuczce, to nie jest pozostałość po naprawach z innego serwisu — to aktualnie uszkodzony fizyczny element, który sterownik widzi w czasie rzeczywistym. Powracające błędy układają się w spójne klastry: (1) klaster tyłu auta — czujniki PMA, antena PDC, lewy i prawy radar krótkiego zasięgu monitorujący martwe pole, (2) klaster zawieszenia — czujnik wysokości po stronie z odchyłem geometrycznym.
Złotymi literami: jeśli serwis kasuje błędy w aucie po stłuczce i mówi „jedź, wszystko OK" — to za dwa tygodnie wrócisz z dokładnie tymi samymi komunikatami. Klaster tyłu jest tu najlepszym dowodem: nie mamy *jednego* uszkodzonego czujnika parkowania. Mamy radar martwego pola po lewej, prawdopodobnie sprzężony master/slave z radarem po prawej, antenę PDC w zderzaku, sygnał PMA do asystenta parkowania — wszystkie te elementy komunikują się jedną wiązką prowadzoną w tylnym zderzaku, który u poprzedniego serwisu pewnie był rozbierany albo lakierowany. To nie diagnostyka „czego?", tylko „w którym miejscu wiązki?".
Z potwierdzonych klastrów robimy konkretny plan naprawy: (1) demontaż tylnego zderzaka i pełna inspekcja wiązki — sprawdzenie ciągłości, połączeń, wtyczek radarów martwego pola, anteny PDC, czujników PMA. Wymiana tylko tych elementów które realnie są uszkodzone (często to *wiązka lub jedna wtyczka*, nie wszystkie cztery moduły osobno). (2) Wymiana czujnika wysokości zawieszenia pneumatycznego po stronie z odchyłem geometrycznym. Po fizycznej wymianie — kodowanie nowych części w odpowiednich sterownikach (PMA, SWW, PDC, VDP), bo BMW bez kodowania traktuje nowe elementy jako „obce" i utrzymuje błędy. Na końcu pełna re-kalibracja ADAS i ostatni autoscan kontrolny — cel: zero powracających błędów.
Sesja 4 jest w przygotowaniu — to nie wymysł marketingowy, tylko realny kolejny krok w tej diagnostyce. Case aktualizujemy w miarę postępu prac: kolejny raport z autoscanu, lista podmienionych części, kody kalibracji, finalny stan pamięci sterowników.

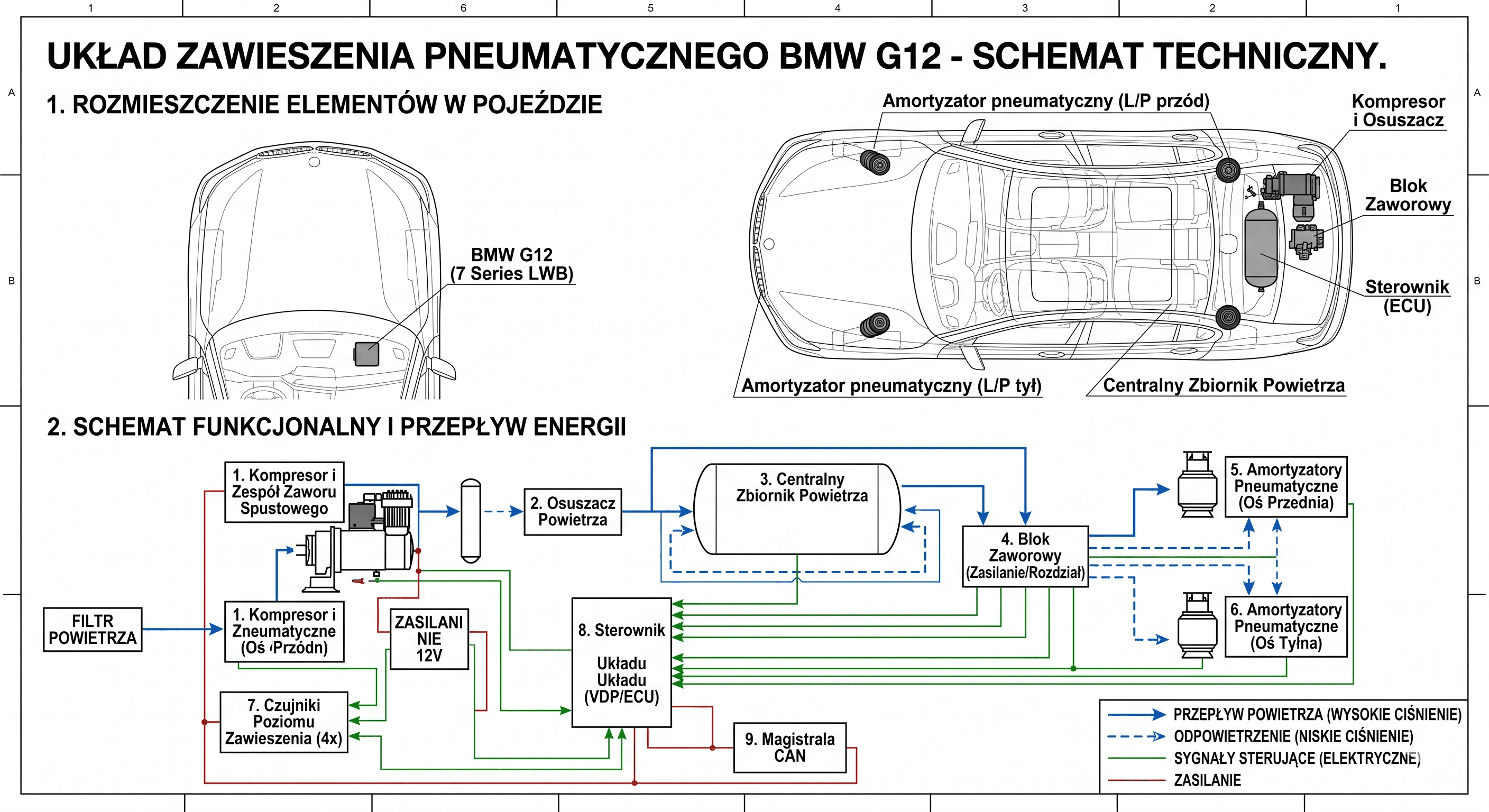

Zanim coś naprawisz, musisz wiedzieć z jakim systemem pracujesz. To nie jest rysunek poglądowy z forum — to mapa którą realnie używamy podczas pracy nad pojazdem.
Nie wszystko co świeci jest uszkodzone. Poniżej błędy z naszego skanu, posortowane po systemach. Gdzie kod jest standardowym OBD-II — klik prowadzi do naszej bazy kodów z pełnym opisem.
| Kod | System | Opis | Status |
|---|---|---|---|
| 480D02 | PMA · czujnik parkowania tylny | Czujnik parkowania tylny — uszkodzenie fizyczne po stłuczce. Jeden z błędów które wracają po czyszczeniu, czyli element jest aktywnie wadliwy w czasie rzeczywistym. | aktywny |
| 480C02 | PMA · czujnik parkowania boczny / antena tylnego zderzaka | Drugi błąd w klastrze PMA — uszkodzona antena albo wiązka prowadzona w tylnym zderzaku. Po stłuczce w tył to typowy efekt demontażu/lakierowania zderzaka u poprzedniego. | aktywny |
| 490700 | SWW · lewy tylny radar krótkiego zasięgu (martwe pole) | Brak komunikacji z lewym tylnym radarem krótkiego zasięgu — element systemu Lane Change Warning / monitorowania martwego pola. Może być uszkodzony moduł, wiązka, zasilanie, kodowanie lub zalanie wtyczki. | aktywny |
| 490800 | SWW · prawy tylny radar krótkiego zasięgu (martwe pole) | Analogiczny problem dla prawej strony — typowo radary tylne pracują w parze master/slave, więc jeden uszkodzony może blokować drugi. | aktywny |
| 4A8F00 | PDC · komunikacja z modułem tylnym | Park Distance Control — utrata komunikacji z modułem tylnym. Wraca po czyszczeniu razem z resztą klastra tyłu. | aktywny |
| 8042F8 | VDP · zawieszenie pneumatyczne | Czujnik wysokości jezdnej — odchył z geometrii po stłuczce, kierunek prac w Sesji 3. | aktywny |
| A50601 | ACSM · pre-crash | Nabój pirotechniczny w zagłówku — oznaczony jako „wystrzelony" po kolizji. Wymieniony w Sesji 2. | historyczny |
| A50701 | ACSM · pre-crash | Drugi nabój pirotechniczny w zagłówku — analogicznie wymieniony w Sesji 2 wraz z autoryzacją w module. | historyczny |
| A1F006 | ADAS · KAFAS | Kamera KAFAS — utrata kalibracji po stłuczce, do re-kalibracji statycznej i dynamicznej po naprawie zawieszenia. | aktywny |
| 8049DB | RDC · ciśnienie w oponach | Moduł RDC — komunikacja przerwana z jednym z czujników, prawdopodobnie wtórnie do prac powypadkowych. | historyczny |
| P0A80 | HV · bateria trakcyjna | Replace hybrid battery pack — pojawił się sporadycznie podczas Sesji 1, brak potwierdzenia w teście aktywnym. | sporadyczny |
| P0AA6 | HV · izolacja | Hybrid battery voltage system isolation fault — historyczny, najpewniej z czasu kolizji. | historyczny |
Pełne raporty diagnostyczne z naszego sprzętu — anonimizowane (VIN, tablica, dane klienta usunięte), reszta widoczna 1:1. Możesz je otworzyć, pobrać, sprawdzić.

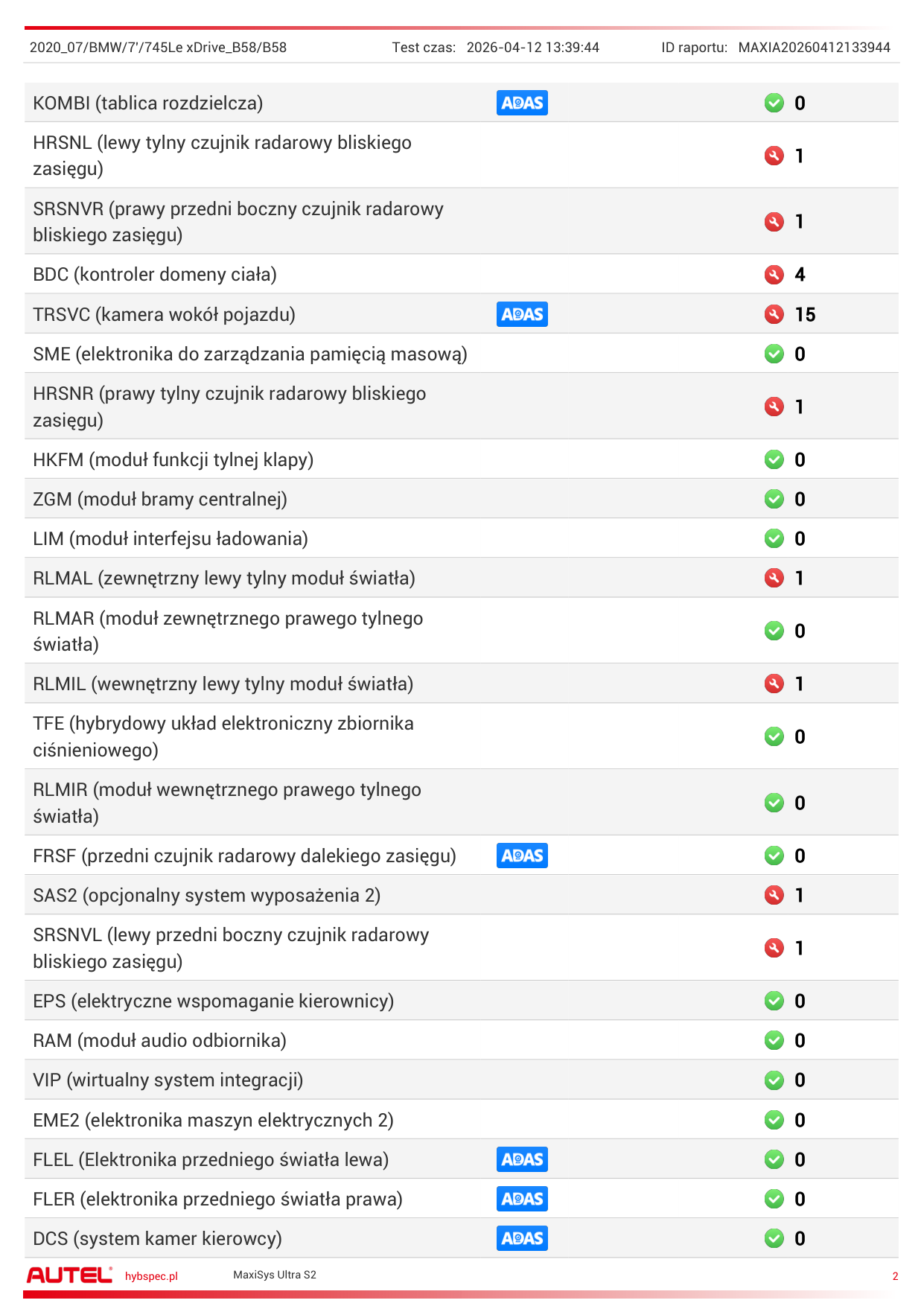

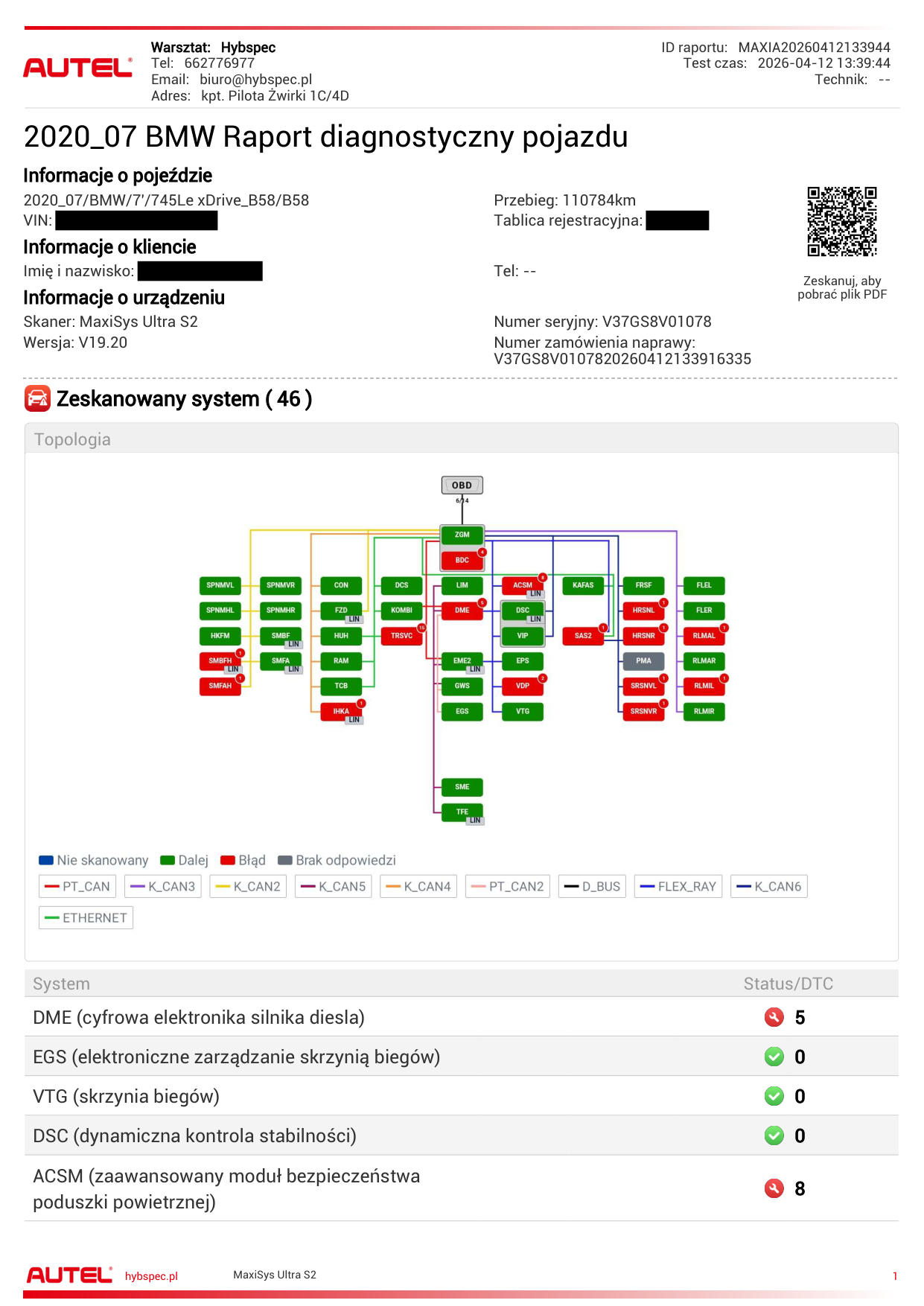

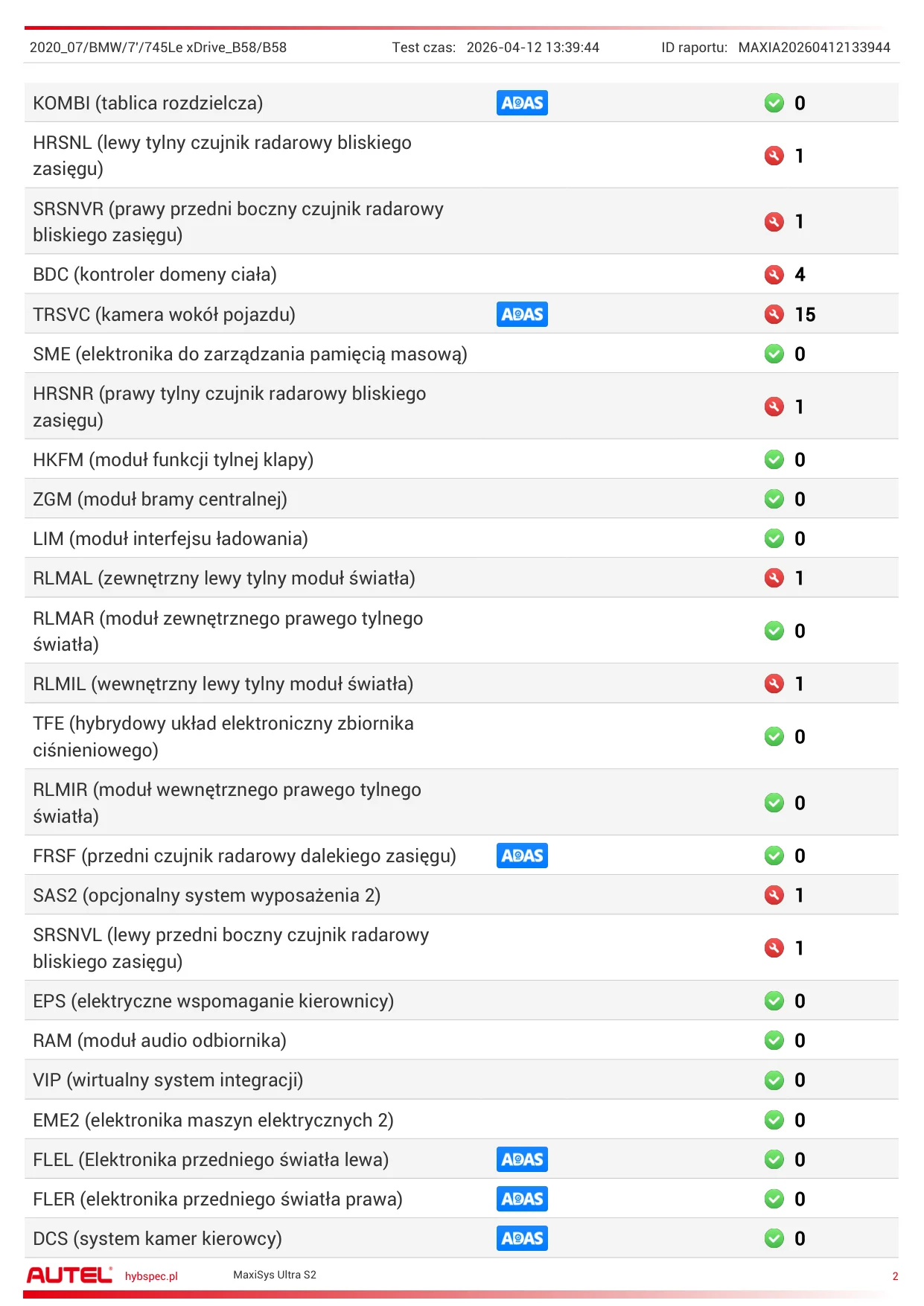

Pierwsza pełna diagnostyka BMW G12 745Le z autoskanerem Autel MaxiSys Ultra S2 — lista sterowników, statusy DTC, topologia magistral. Z raportu usunięto VIN, tablicę i dane klienta; reszta widoczna 1:1, taka jaką dostaje właściciel auta.
Raport anonimizowany · usunięto VIN, tablicę i dane klienta
Etap diagnostyki zamknięty. Kolejne kroki — w kolejności, bez której nie ma sensu zaczynać.
Sprawdzenie ciągłości wiązki, połączeń, wtyczek radarów martwego pola (po lewej i prawej), anteny PDC, sygnału do PMA. Po stłuczce w tył i pracach blacharskich u poprzedniego to ulubione miejsce na korozję, zalanie wtyczki lub przerwany przewód. Cel: zlokalizować *miejsce* utraty sygnału, nie wymieniać czterech modułów.
Odczyt VDP z czterech czujników wysokości na poziomie i podczas testu aktywnego (podnoszenie / opuszczanie osi przez Autel). Identyfikacja konkretnego czujnika poza tolerancją, wymiana fizyczna, weryfikacja geometrii po pracach blacharskich.
Wymiana wyłącznie tych części, które fizyczna inspekcja potwierdziła jako uszkodzone (najczęściej: 1 wiązka albo 1 wtyczka, czasem 1 radar — rzadko wszystko naraz). Następnie kodowanie nowych modułów w VDP, PMA, SWW, PDC. Bez kodowania BMW traktuje nowe elementy jako „obce" i utrzymuje błędy mimo fizycznej wymiany.
Statyczna kalibracja KAFAS na targecie, dynamiczna kalibracja radaru w jeździe kontrolnej. Pełen autoscan po wszystkich pracach, porównanie z poprzednimi sesjami, dokumentacja PDF dla właściciela. Cel: zero powracających błędów, pełna funkcjonalność ADAS, czysta historia w pamięci.
Bo część błędów ukrywa się za innymi. W tym aucie Sesja 1 pokazała blisko 100 DTC, ale dopiero po wymianie naboi w aktywnych zagłówkach (Sesja 2) i wyczyszczeniu zapisów w ACSM można było zobaczyć realne kierunki naprawy w zawieszeniu i czujnikach parkowania. Gdybyśmy próbowali wszystkiego naraz, błędy z ACSM maskowałyby błędy wtórne — i zamiast skupić się na uszkodzonym czujniku, ścigalibyśmy fantomy.
BMW G12 ma aktywne zagłówki — przy uderzeniu od tyłu pirotechniczny nabój wystrzeliwuje i wysuwa zagłówek w przód, ograniczając whiplash. Po stłuczce w tył moduł ACSM oznacza naboje jako „wystrzelone" i utrzymuje ten stan, nawet jeśli fizycznie zagłówek wygląda normalnie. Trzeba wymienić naboje na nowe i autoryzować je w ACSM, żeby moduł przestał zgłaszać błędy systemu bezpieczeństwa. Bez tego nie da się rzetelnie diagnozować innych systemów — bo ACSM zaszumia tło.
To błąd dotyczy systemu Lane Change Warning / monitorowania martwego pola — BMW G12 ma w okolicach tylnego zderzaka dwa radary krótkiego zasięgu, które obserwują przestrzeń za autem i po bokach. Komunikat „brak komunikacji" NIE oznacza automatycznie, że radar jest spalony. Sprawdzamy po kolei: zasilanie i masę, ciągłość wiązki (po stłuczce w tył to typowe miejsce uszkodzenia), wilgoć/korozję we wtyczce, kodowanie modułu, montaż mechaniczny, sprzężenie master/slave z drugim radarem, oraz czy problem nie jest skutkiem błędu w innym module na tej samej magistrali. Dopiero po tej analizie decydujemy: wymiana, kodowanie, czy tylko naprawa wiązki.
W BMW G12 po stłuczce w tył to *prawie zawsze jeden problem* — wspólna wiązka przebiegająca przez tylny zderzak. Jeśli zderzak był demontowany / lakierowany w innym serwisie, wiązka łatwo zostaje uszkodzona, źle wpięta, zalana lub zerwana. Wtedy jednocześnie świecą się błędy w PMA (asystent parkowania), PDC (Park Distance Control), SWW (martwe pole) i nawet kamera 360. Diagnozujemy nie pojedyncze moduły, tylko *miejsce* w wiązce gdzie tracimy sygnał — to różnica między wymianą 4 czujników a naprawą jednej wtyczki za 80 zł.
W zależności od konfiguracji często jeden fizyczny czujnik raportuje do dwóch modułów: PMA (Park Manoeuvre Assistant — parkowanie) i SWW (Side Warning Module — martwa strefa). W tym G12 wszystko wskazuje na taki układ — jeden uszkodzony czujnik generuje błędy w obu miejscach. Decyzję o wymianie podejmujemy dopiero po fizycznej weryfikacji w Sesji 4.
Im wcześniej tym lepiej, ale w trzech warunkach: (1) blacharka ma być zamknięta — auto nie powinno zmieniać geometrii w trakcie diagnostyki, (2) wiązki HV (orange/red) zachowane bez przerw, (3) klient akceptuje, że to NIE jest „jedna wizyta i jedziesz". W praktyce 2–3 sesje rozłożone na 2–4 tygodnie, w zależności od dostępności części.
