Opel · Ampera 2012 · Range-extender · Case diagnostyczny

Opel Ampera P1FFF — dlaczego auto nie ładuje mimo sprawnego czujnika poziomu płynu

Dziadek z 2012 roku, ale jurny — Ampera w bardzo dobrym stanie trafiła do nas jako nieprzyjmująca ładowania, z komunikatem „Service High Voltage Charging System". Rozebraliśmy część pasa górnego pod maską, żeby dostać się do spodu zbiornika i dokładnie sprawdzić tor czujnika poziomu cieczy chłodzącej HV. Pomiary i test izolacji wyszły logicznie — a P1FFF i tak został aktywny w HPCM2.

W obserwacjiOpel · Ampera 2012

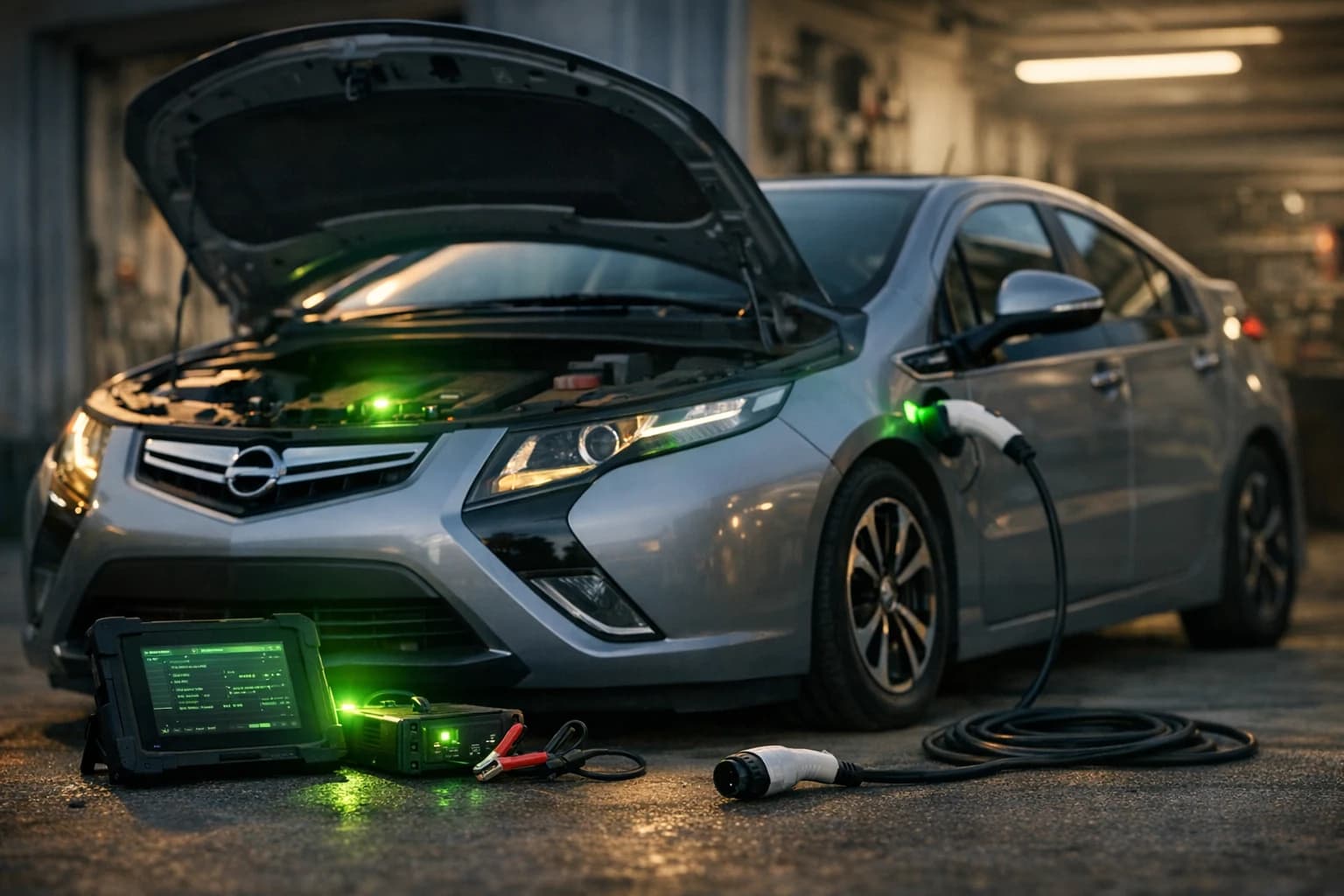

Srebrno-szary Opel Ampera 2012 na podjeździe warsztatowym z uniesioną maską, tablet diagnostyczny i stabilizator 12 V przy przednim pasie, kabel ładowania przy gnieździe, subtelny diagnostyczny akcent
Karta pojazdu

Opel Ampera 2012

Dane techniczne pojazdu, na którym pracujemy. Kontekst dla zrozumienia, dlaczego błędy widziane w tej diagnostyce nie istnieją w izolacji.

Identyfikacja
Model
Ampera (I gen.)
Rocznik
2012
Przebieg
~179 789 km
Architektura
Range-extender (EREV), platforma GM / Opel Legacy
Bliźniak
Chevrolet Volt I gen.
Napęd elektryczny
Napęd elektryczny
silnik trakcyjny EV + range extender (generator)
Bateria HV
pakiet Li-Ion T-kształtny, chłodzony cieczą
Moduł sterujący HV
HPCM2 (Hybrid Powertrain Control Module 2) / K114B
Ładowanie
Ładowanie AC
pokładowa ładowarka (OBC), gniazdo z blokadą
Tor czujnika
czujnik poziomu cieczy chłodzącej baterii HV (pływak/magnes)
Systemy diagnozowane
Diagnostyka
Autel MaxiSys Ultra S2 / VCMI2, docelowo SPS Opel Legacy
Problem

Co przyjechało do HybSpec

Do HybSpec trafił Opel Ampera 2012 (~180 tys. km) — auto w naprawdę dobrym stanie, ale nieprzyjmujące ładowania. Na zestawie wskaźników pojawiał się komunikat „Sprawdź system ładowania wysokiego napięcia" / „Service High Voltage Charging System". Po podłączeniu kabla układ początkowo zachowywał się nieprawidłowo; po dalszych testach auto zaczęło rozpoznawać kabel, ale ładowanie nadal pozostawało zablokowane. W skanie aktywne były trzy kody: P1FFF (nadrzędny, blokujący ładowanie HV), P1FFD (tor czujnika poziomu cieczy chłodzącej baterii HV) oraz P1E00 (wtórne żądanie MIL w sterowniku silnika).

Podejście

Jak zaczęliśmy

P1FFF to kod nadrzędny układu ładowania HV — sam w sobie nie wskazuje podzespołu, tylko mówi „zablokowałem ładowanie". HPCM2 ustawia go, gdy zadziała tor izolacji HV albo tor czujnika poziomu cieczy chłodzącej baterii. P1FFD wskazywał wprost na ten drugi tor, więc zaczęliśmy od niego: stabilizacja 12 V, pomiary instalacji i samego czujnika, a żeby zrobić to porządnie — demontaż części pasa górnego pod maską i dostęp do spodu zbiorniczka. Równolegle test izolacji HV, żeby wykluczyć drugi tor. Dopiero z czystym torem czujnika i sprawną izolacją ma sens próba zdjęcia kodu zabezpieczonego.

Proces diagnostyczny

Krok po kroku, w kolejności która ma sens

Każdy etap odsiewa błędy wtórne od źródłowych. Bez tej kolejności nie ma sensu kalibrować ADAS ani sprawdzać układu HV.

  1. 01

    Stabilizacja 12 V — warunek konieczny przy HPCM2

    Podczas pierwszych prób napięcie 12 V spadało w okolice 11,6–11,7 V, co zakłóca diagnostykę i kasowanie kodów HV. Podłączyliśmy stabilizację zasilania i uzyskaliśmy stabilne ~13,2–13,4 V. Dopiero przy takim napięciu robimy odczyty parametrów HPCM2, testy wykonawcze i procedurę czyszczenia zabezpieczonych kodów.

    Co warto zapamiętać

    Przy Amperze i Volcie stabilizacja 12 V to nie opcja — to warunek. Próba kasowania secured HV DTC albo programowania HPCM2 przy słabnącym akumulatorze 12 V kończy się przerwaną procedurą i może zostawić moduł w gorszym stanie niż na starcie.

  2. 02

    Demontaż pasa górnego i pomiary toru czujnika poziomu płynu

    Żeby dostać się do spodu zbiorniczka i dokładnie zdiagnozować tor czujnika poziomu cieczy chłodzącej baterii HV, rozebraliśmy część pasa górnego pod maską. Pomiary multimetrem (UNI-T UT139S): instalacja bez czujnika ~5,0 V, czujnik podłączony ~3,5 V, czujnik z oddziaływaniem magnesu/pływaka ~2,1 V; rezystancja czujnika w stanie bazowym ~24,6 kΩ, po oddziaływaniu magnesu ~7 kΩ. Po weryfikacji danych dla Volta/Ampery przyjęliśmy interpretację: ~24,7 kΩ / 3,5 V = poziom OK, ~7 kΩ / ~2,1 V = stan niski/błędny, 5 V = obwód otwarty, 0 V = zwarcie.

    Co warto zapamiętać

    Pułapka interpretacyjna: kuszące jest uznać 2,1 V / 7 kΩ za stan „prawidłowy", bo to wynik po ruchu magnesu. Dla Ampery/Volta jest odwrotnie — to stan NISKI. Sygnał „poziom płynu OK" to ~24,7 kΩ / 3,5 V. Pomylenie tych dwóch stanów to klasyczny błąd, który prowadzi do wymiany sprawnego czujnika.

  3. 03

    Poprawa osadzenia czujnika — P1FFD znika, P1FFF zostaje

    Sprawdziliśmy mechanicznie magnes/pływak w zbiorniczku — ruch góra-dół bez nieprzewidywalnych skoków napięcia poza znanymi stanami. Po poprawieniu osadzenia czujnika i mocowania zbiorniczka P1FFD przestał wracać. Ale P1FFF pozostał aktywny. To kluczowa obserwacja całego case: tor czujnika doprowadziliśmy do prawidłowego zakresu, a HPCM2 dalej trzymał kod nadrzędny blokujący ładowanie.

    Co warto zapamiętać

    P1FFD to objaw toru czujnika, P1FFF to stan blokady w module. Usunięcie objawu nie zdejmuje automatycznie blokady — HPCM2 zapisał ją jako stan zabezpieczony i trzyma do czasu właściwej procedury. To dokładnie ten moment, w którym tani warsztat mówi „wymieniamy baterię" — a my mówimy: najpierw moduł.

  4. 04

    Test izolacji HV — wykluczenie drugiego toru

    W Autelu wykonaliśmy testy izolacji i układu HV. Raport: status testu izolacji układu HV — kompletny, izolacja układu ładowania — powodzenie, izolacja baterii HV — powodzenie, obwód sprzężenia HV (interlock) — pod napięciem, status powodzenie. Na tym etapie nie było podstaw, by traktować OBC, baterię HV czy izolację jako główne źródło problemu.

    Co warto zapamiętać

    Test izolacji to nie formalność — to on rozdziela dwa tory P1FFF. Gdyby izolacja lub interlock nie przeszły, kierunek byłby zupełnie inny (P0AA6 / P1AE6 / P1F0E i realny problem HV). Tu izolacja jest czysta, więc cała odpowiedzialność spada na stan zapisany w HPCM2.

  5. 05

    Próba secured HV DTC clear — Autel nie zdejmuje P1FFF

    Autel Ultra S2 ma funkcję „Wyczyść zabezpieczone kody usterek wysokiego napięcia". Wykonaliśmy ją przy prawidłowym 12 V i spełnionych warunkach proceduralnych. Mimo to po odczycie HPCM2 P1FFF nadal był aktywny: ostatni test — nieudany bieżący kod DTC, status MIL — wymagany. Wniosek: w tym przypadku funkcja secured HV DTC clear w Autelu nie usunęła aktywnej blokady P1FFF z HPCM2.

    Co warto zapamiętać

    To uczciwa granica narzędzia uniwersalnego. Autel ma funkcję, ale nie zawsze zdejmie latched P1FFF — docelowa ścieżka to procedura producenta: Service Box Opel Legacy → O-SPS02 (SPS) → programowanie/aktualizacja HPCM2 (K114B) przez interfejs J2534. To kolejny i ostatni krok przed potwierdzeniem naprawy.

Mapa błędów

Co znaleźliśmy w autoscanie

Nie wszystko co świeci jest uszkodzone. Poniżej błędy z naszego skanu, posortowane po systemach. Gdzie kod jest standardowym OBD-II — klik prowadzi do naszej bazy kodów z pełnym opisem.

KodSystemOpisStatus
P1FFFHPCM2 · układ ładowania HV (kod nadrzędny)Usterka czujnika poziomu cieczy chłodzącej/izolacji układu — układ ładowania baterii dezaktywowany. Kod nadrzędny blokujący ładowanie HV. Pozostaje aktywny mimo poprawy toru czujnika — wymaga procedury HPCM2 przez SPS.aktywny
P1FFDHPCM2 · tor czujnika poziomu płynu HVWysokie napięcie w obwodzie czujnika poziomu cieczy chłodzącej baterii napędu hybrydowego/elektrycznego. Po poprawie osadzenia czujnika i mocowania zbiorniczka przestał wracać.historyczny
P1E00ECM · żądanie MIL (kod wtórny)Żądanie podświetlenia lampki MIL z modułu hybrydowego (HPCM2). Kod wtórny w sterowniku silnika — nie diagnozuje się go jako pierwszego, źródło jest w HPCM2.aktywny
Plan dalszych prac

Co dalej z tym pojazdem

Etap diagnostyki zamknięty. Kolejne kroki — w kolejności, bez której nie ma sensu zaczynać.

1. Programowanie / aktualizacja HPCM2 przez SPS (Opel Legacy O-SPS02)

Docelowa ścieżka: Service Box → Opel/Vauxhall/Chevrolet Legacy → O-SPS02 (SPS) → moduł HPCM2 / K114B. Wymaga laptopa Windows, stabilnego internetu, stabilizacji 12 V (GYSFLASH) i interfejsu J2534 / PassThru. Cel: reset blokady ładowania HV i — w razie potrzeby — reflash modułu eliminujący fałszywą detekcję (zgodnie z kierunkiem biuletynu PIC5920).

2. Weryfikacja interfejsu J2534 dla SPS

Autel VCMI2 jest widoczny w Windows jako MaxiFlash VCMI2 / PassThru i potencjalnie zadziała jako J2534 dla SPS — potwierdzimy to po uruchomieniu SPS i sprawdzeniu listy dostępnych urządzeń PassThru. Alternatywa budżetowa (VXDIAG VCX Nano GM/Opel) jest sensowna technicznie, ale ekonomicznie słaba do jednego auta, jeśli VCMI2 okaże się kompatybilny.

3. Potwierdzenie naprawy testem ładowania

Po programowaniu HPCM2 i zdjęciu P1FFF wykonamy próbę ładowania na stanowisku i potwierdzimy, że auto przyjmuje ładowanie HV bez powrotu komunikatu „Service High Voltage Charging System". Case zaktualizujemy o wynik — dopiero wtedy będzie to zakończona naprawa, a nie etap diagnostyczny.

FAQ

Najczęstsze pytania o ten model i typ diagnostyki

Czy błąd P1FFF w Oplu Ampera oznacza uszkodzoną baterię HV?

+

Nie zawsze. P1FFF to kod nadrzędny — może być skutkiem toru czujnika poziomu płynu, toru izolacji HV albo zabezpieczonego stanu w HPCM2. W tym aucie bateria, izolacja i interlock przeszły testy, a przyczyną był tor czujnika. Przed oceną baterii trzeba rozdzielić tory i sprawdzić HPCM2.

Dlaczego po naprawie czujnika P1FFF nadal blokuje ładowanie?

+

Bo P1FFD (objaw toru czujnika) i P1FFF (blokada w module) to dwie różne rzeczy. Po poprawie czujnika P1FFD znika, ale HPCM2 trzyma P1FFF jako stan zabezpieczony. Zdjęcie go wymaga dedykowanej procedury — w tym przypadku programowania HPCM2 przez SPS, bo funkcja secured HV DTC clear w Autelu nie wystarczyła.

Co oznacza 24,7 kΩ / 3,5 V na czujniku poziomu płynu?

+

To sygnał „poziom płynu OK". W Amperze/Volcie ~24,7 kΩ / 3,5 V odpowiada prawidłowemu poziomowi, a ~7 kΩ / ~2,1 V to stan niski/błędny. 5 V to obwód otwarty, 0 V to zwarcie. Łatwo pomylić stan po ruchu magnesu (2,1 V) z „OK" — i niepotrzebnie wymienić sprawny czujnik.

Czy Autel Ultra S2 wystarczy do skasowania P1FFF?

+

Nie zawsze. Autel ma funkcję czyszczenia zabezpieczonych kodów HV, ale w tym aucie nie zdjęła aktywnego P1FFF z HPCM2. Gdy tor czujnika i izolacja są sprawne, a P1FFF zostaje, docelowa ścieżka to programowanie/aktualizacja HPCM2 przez SPS (Opel Legacy O-SPS02) i interfejs J2534.

Co oznacza P1E00 w module silnika Ampery?

+

P1E00 to kod wtórny — oznacza, że moduł hybrydowy (HPCM2) żąda zapalenia kontrolki MIL. Nie diagnozuje się go jako pierwszego; źródło problemu jest w HPCM2, a nie w sterowniku silnika. Zaczynanie od ECM to ślepa uliczka.

Diagnozujecie Opel Ampera i Chevrolet Volt w całej Polsce?

+

Tak. Amperę i Volta z komunikatem „Service High Voltage Charging System" / błędem P1FFF obsługujemy mobilnie — Łódź i woj. łódzkie standardowo, reszta kraju w trybie premium z dojazdem. Rozdzielamy tor czujnika, izolacji i stan HPCM2, zanim ktokolwiek wymieni drogie podzespoły.
